產品概述
SF6氣體密度繼電器是用來監測運行中SF6開關本體中SF6氣體密度變化的重要元件，其性能的好壞直接影響到SF6開關的運行安全?，F場運行的SF6氣體密度繼電器因不常動作，經過一段時期后常出現動作不靈活、觸點接觸不良等現象，有的還會出現密度繼電器溫度補償性能變差，當環境溫度突變時常導致SF6密度繼電器誤動作。因此DL/T596-2005《電力設備預防性試驗規程》規定：各SF6開關使用單位應定期對SF6氣體密度繼電器進行校驗。在實際運行中，也常對現場運行中的SF6密度繼電器、壓力表進行定期校驗。

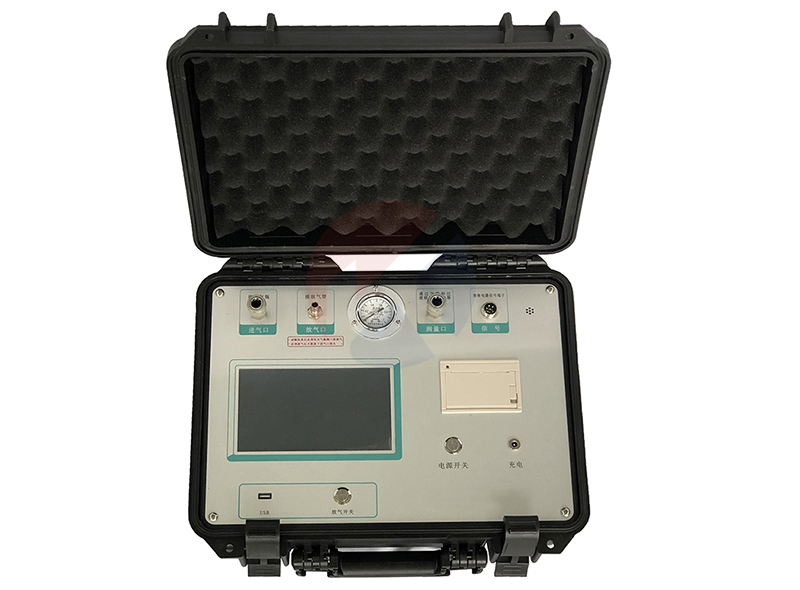

Reke-D 密度繼電器校驗儀是一種智能化的SF6氣體密度繼電器校驗儀器。該校驗儀采用高精度壓力傳感器及高速率A/D轉換器，結合32位高性能微處理器能對各種SF6氣體密度繼電器進行性能校驗，能準確測量信號動作時當前溫度下的壓力值，自動完成不同環境溫度對20℃時的標準壓力換算，并具有打印、存儲和Ｕ盤轉存功能，同時自動識別測試過程中的故障。本產品攜帶方便、操作簡單、測試精度高、穩定性強、可靠性好，體現了儀器“智能型”的特點。

儀器功能
儀器主要功能是測量SF6氣體密度繼電器的報警值、閉鎖值、報警回復值、閉鎖回復值，測量過程可單閉鎖測量和雙閉鎖測量，同時儀器有常溫壓力表校驗和20度壓力表校驗的功能。



產品特點
1.測試精度高：核心元器件采用進口器件，集成程度高、精度高、重復性好、
可靠性高。
2.高度智能化：校驗過程無需恒溫室，在不同有效溫度范圍內均可對SF6氣體
密度繼電器、壓力表進行校驗。運用壓力與溫度動態補償算法，自動完成壓力測量和20℃等效壓力值轉換，并顯示當前溫度下的壓力、20℃時的等效壓力，解決SF6氣體密度繼電器現場校驗難的難題。
3.功能強大：能同時測試一組報警信號、二組閉鎖信號，并具有常溫壓力表校驗和20度壓力表校驗功能。
4.人機界面友好：配置大屏幕中文液晶屏和旋轉鼠標人機接口，操作簡單、界
面美觀、所有參數及狀態清晰明了。測試過程儀器自動完成，無需人工干預，避免繁瑣的人工氣路調節操作。
5.配套過渡接頭全：本產品為便攜式儀器，配備多種型號過渡接頭，大多數型號開關密度繼電器不用拆卸即可進行現場校驗，是SF6密度繼電器校驗的常用儀器。
6.耗氣量少：校驗過程中耗氣量極少，不浪費SF6氣體，測試成本低，無污染。
7.支持數據存儲：儀器內置存儲器，即時保存試驗結果，具有掉電數據保存功
能，隨時查詢和打印歷史試驗數據。
8.支持報表打?。簼h字報表式打印測試結果，并對試驗結果進行智能分析。
9.時鐘修改：具有在線修改系統時鐘的功能。
10.U盤轉存：支持U盤轉存試驗數據，通過PC機進行讀取，操作簡便快捷。
11.PC機軟件功能強大：PC機應用軟件功能強大，操作簡單，實現數據分析、保存、打印并生成完備測試報告，便于數據集中管理。

執行標準
1：DL/T 259-2012　六氟化硫氣體密度繼電器校驗規程
2：DL/T 596-2005　電力設備預防性試驗規程
3：GB/T 22065-2008　壓力式六氟化硫氣體密度控制器
4：GB/T 11287-2000　電氣繼電器

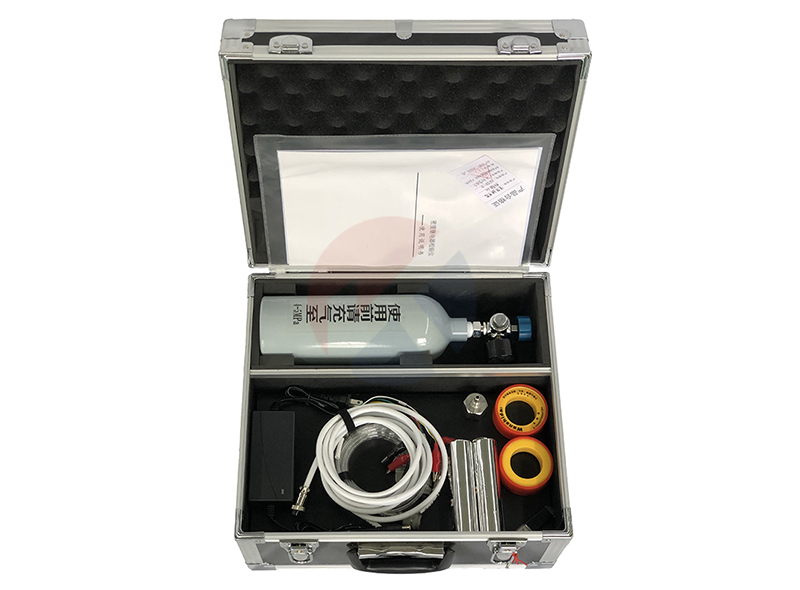

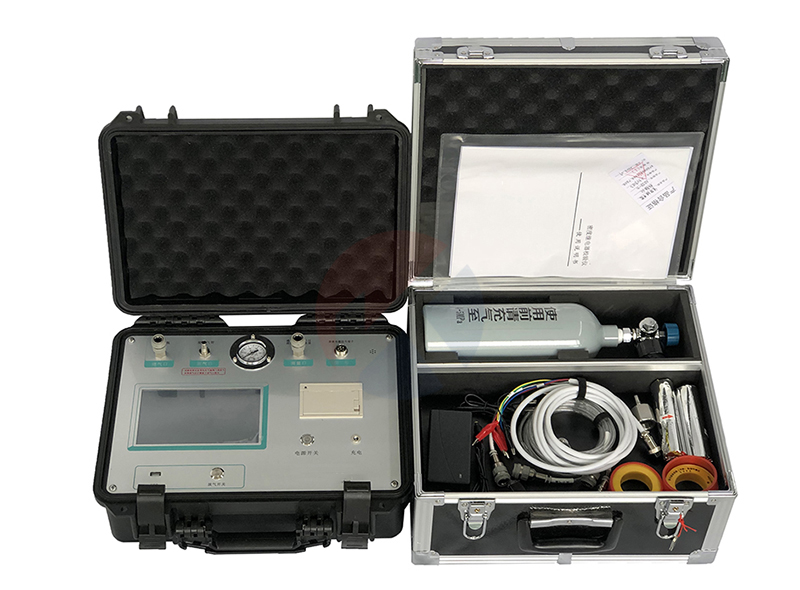

裝箱清單
１：主機１臺
２：AC 220V電源線１根
３：氣瓶１個
４：進氣管（80cm）１根
５：測量氣管（250cm）含公共接頭１根
６：放氣管（250cm）１根

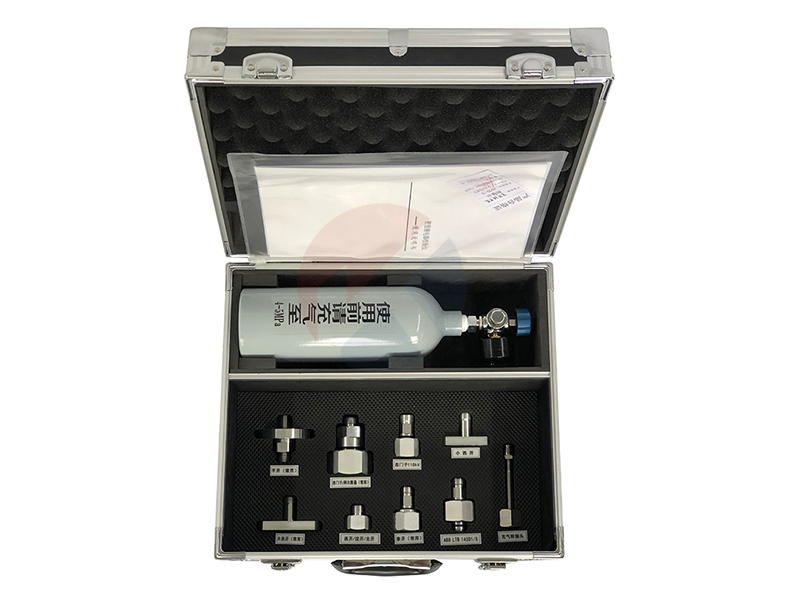

７：過渡接頭（1～8）８個
８：充氣轉接頭（9）１個
9：6芯測試線１根
10：打印紙２卷
11：生料帶２卷
12：2A保險管２個
13：光盤１張
14：U盤1個
15：說明書１本
16：檢驗報告１份
17：合格證１份
