詳細配置及技術參數

主控臺：KDCJ-IV壹臺
工控機：壹臺
顯示器：壹臺
全自動雷電沖擊測量控制系統軟件v1.0：壹套
數字存儲示波器：美國泰克壹臺
直流充電裝置：100KV壹套

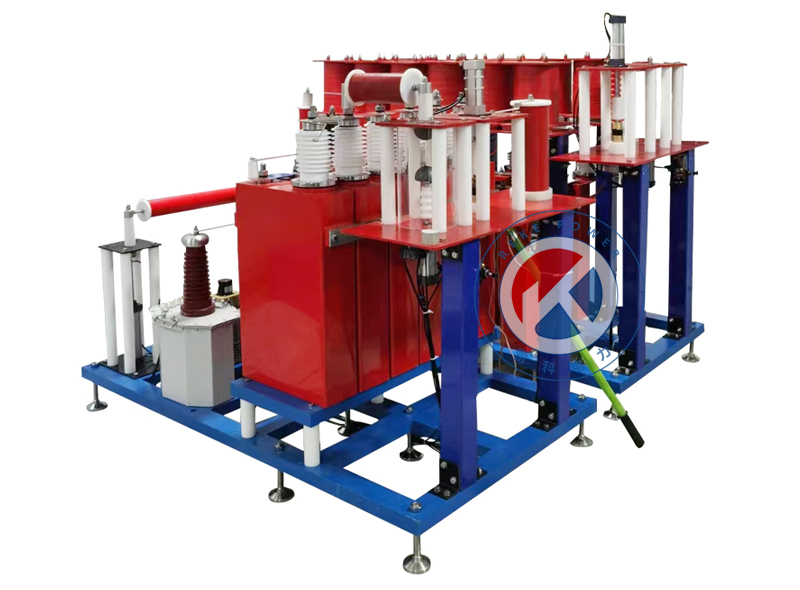

沖擊發生器本體：300KV壹套
弱阻尼電容分壓器：300KV壹套
殘壓電阻分壓器300KV：300KV壹臺
避雷器試品放電架：壹臺
沖擊電流調波電感：壹根
8/20uS 分流器10KA：10KA壹只

額定參數值
1、標稱電壓：300kV
2、額定級電壓：100kV
3、使用持續時間:在70％額定電壓以上，每120秒充放電一次可連續運行，在70％額定電壓以下，每60秒充放電一次可連續運行。

主要部件
1、充電部分
(1)采用恒流充電裝置；
(2)采用油浸式充電變壓器，次級電壓85kV，額定容量5千伏安；
(3)采用2DL-200kV/500mA的高壓整流硅堆,反向耐壓200kV，平均電流0.5A，高壓整流硅堆安裝在充電變壓器旁：
(4)高壓整流硅堆保護電阻采用漆包電阻絲有感密繞在絕緣管上；
(5)采用雙邊恒流充電方式；
(6)恒流充電裝置在10%～100%額定充電電壓范圍內，實際充電電壓與整定電壓偏差不大于±1%，充電電壓的不穩定性不大于±1%，充電電壓的可調精度為1%；
(7)直流電阻分壓器，用100kV，400M，油浸式金屬膜電阻.低壓臂電阻裝在分壓器底法蘭內，低壓臂上的電壓信號用屏蔽電纜引入控制臺內；
(8)自動接地開關采用電磁鐵分合接地機構，試驗停止時可自動將主電容器短路并經保護電阻接地；
(9) 恒流充電的電感、電容、充電變壓器(包括高壓整流硅堆及極性轉換裝置)及其保護電阻，自動接地開關和絕緣支柱等安裝在一個底盤上；

2、本體部分
(1)主體結構形式采用四柱結構，由4只法蘭構成的鋼體支架平行外掛兩只電容器，構成一個穩定的結構組成1級，主體設備為3級，組成組合塔式結構，各級逐級疊裝，拆裝檢測方便，整體結構穩定；
(2) 本體采用不對稱恒流充電方式，恒流調壓，從零至整定電壓連續可調，點火放電瞬間充電電源自動關斷，每級額定電壓100kV；
(3)本體絕緣支柱3級塔式結構.每級包括1臺MWF100-2.0鐵外殼油浸式脈沖電容器、充電電阻、波頭電阻、波尾電阻和點火球隙等，
所有同步放電球均裝在封閉的絕緣內，通過控制臺可手動調節球隙
(4)單臺脈沖電容為20.05F，直流工作電壓100kV，電容器電感0.2H，復合膜油浸絕緣，電容器在正常的工作狀態和工作環境下，電容器出線套管能夠承受垂直拉力15kg，同時保證不損壞和滲漏油；
(5)波頭(前)電阻、波尾電阻均采用板形結構，無感繞制，其自感2.5H(減小電感的目的是為了增大負載容量，對于特大容量的負載（如大于5000PF）此項可采用外加調波電容和調波電阻的合適的組合來達到增大負載的目的。)，接頭均為彈簧壓接力式；
(6)波頭(前)、波尾電阻支架可以由四支電阻同時并聯，波頭(前)、波尾電阻長度相等，可通用，且每一級都設有存放多余的調波電阻及短路桿的位置；用短路桿插接可方便使發生器串聯運行；
(7) 全套配有
7.1 雷電波頭電阻2套；
7.2 波尾電阻2套；
7.3充電電阻1套（備用1只）；
(8)第一級球隙采用雙邊異極性觸發，第二級至第三級球隙均采用三間隙球隙點火，同步誤動率或拒動率不大于2%；同步范圍≥20%。
(9)各級球隙距離由電動機驅動作直線調整，控制系統指示對應球距的充電電壓，傳動結構帶有上下限位開關；
(10)球隙距離可在控制系統上手動或自動調節；
(11)本體可每二級或三級并聯使用，并聯連接桿采用統一接插件，方便換接。設備上能擱置多余的調波電阻而不影響電氣性能；
(12)每級試驗存放調波電阻和連接桿的托架；
(13)各級采用二端密封絕緣筒，密封性能良好；
(14)各級間均采取防暈措施，在整套充電過程中不會出現明顯電暈。
(15)級間絕緣及機械支撐能夠承受100kV直流電壓而不產生放電。
(16) 發生器頂部裝有均壓罩。

3、殘壓分壓器
300KV殘壓電阻分壓器。高壓臂電容器額定參數1.25K。
該分壓器配備一只低壓臂

主要技術要求
高壓臂由一級電阻組成
額定參數 300kV/2.5KΩ
額定雷電沖擊耐受電壓為300kV
低壓臂參數 1000V/1.25Ω
分壓器分壓比為：2000:1
刻度因數不確定度　Kε≤1%
過沖：β≤20%
部分響應時間：≤100ns

4、10KA分流器
沖擊電流測量采用分流器1只，電流測量10KA；滿足上述測量的電流的要求，響應時間滿足國際規定的要求，配齊測量電纜一根；

5、調波原件及其附件
針對產生8/20uS標準沖擊電流波合理配置波頭二套、波尾電阻二套；(含間隙電阻)調波電感一套；調波電阻一套。
5.1、配置調波是本體串聯并所需的連接件；
5.2、調波電感、電阻、均采用固定的繞線方便替換，調波器件具有足夠發熱容量，電動力和良好的絕緣性能，結構緊湊和穩定的性能；
