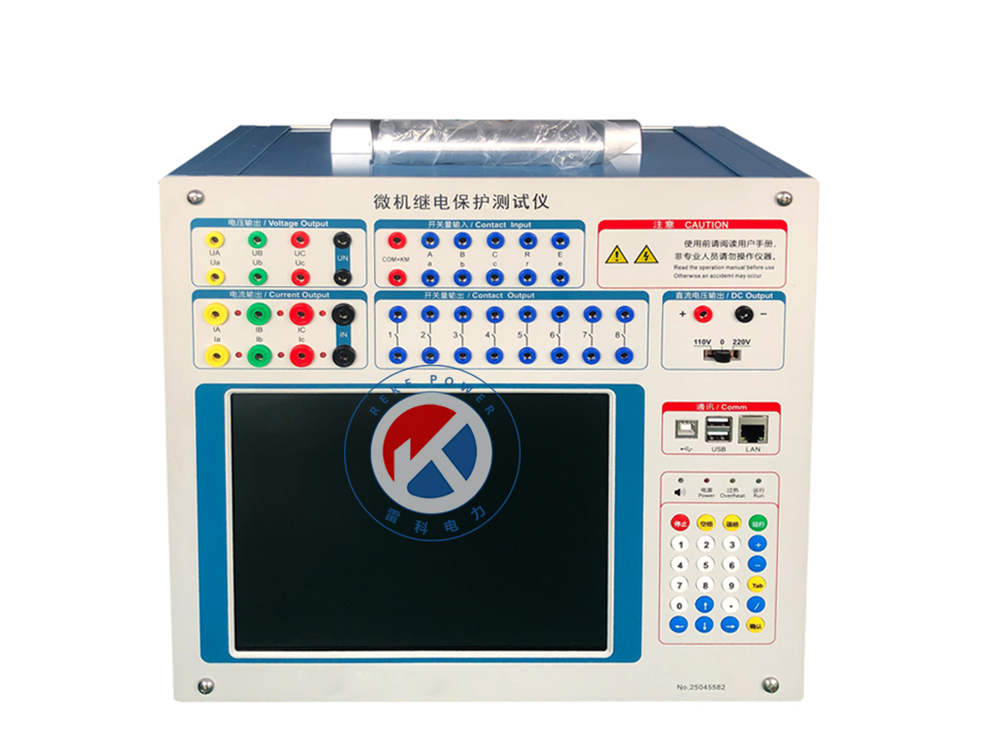

武漢凱迪正大REKE-1200Y微機繼電保護測試儀是一款高性能、多功能的電力測試設備，廣泛應用于電力系統的繼電保護裝置測試與校驗。該設備具備6相電流和6相電壓輸出能力，交流電流每相較大輸出30A，六相并聯可達180A；交流電壓每相輸出120VAC，直流電壓每相輸出160VDC，輸出精度高，穩定性強。其寬頻范圍（1–1000Hz）和支持諧波輸出的特點，滿足各類復雜測試需求。

測試儀采用高保真線性功放技術，保證輸出波形平滑、失真度低，適用于從大電流到微小電流的全范圍精確測試。主機基于DSP控制，運算速度快，實時處理能力強，結合電容觸摸屏與內置Windows操作系統，操作便捷，既可單機運行，也可外接電腦控制。設備還提供10路開關量輸入和8路開關量輸出，支持多種信號類型接入，具備完善的自保護和故障診斷功能，可靠性高、便于移動，適用于現場試驗及實驗室等多種場景。

技術參數
電流通道數：標準 6 相
電壓通道數：標準 6 相
交流電流輸出范圍：30A / 相或 180A（六并）
直流電流輸出范圍：10ADC / 相
交流電壓輸出范圍：120VAC / 相
直流電壓輸出范圍：160VDC / 相

額定參數
交流電流輸出
6相電流輸出時每相輸出（有效值）：0～30A，輸出精度 0.2 級
3相電流輸出時每相輸出（有效值）：0～60A
6相并聯電流輸出（有效值）：0～180A
相電流長時間允許工作值（有效值）：10A
相電流較大輸出功率：300VA
6相并聯電流較大輸出時較大輸出功率：1000VA
6相并聯電流較大輸出時允許工作時間：10s
頻率范圍（基波）：1～1000Hz
諧波次數：1～20 次

直流電流輸出
電流輸出：0～±10A / 每相，輸出精度 0.5 級
較大輸出負載電壓：20V

交流電壓輸出
相電壓輸出（有效值）：0～120V，輸出精度 0.2 級
線電壓輸出（有效值）：0～240V
相電壓 / 線電壓輸出功：80VA/100VA
頻率范圍（基波）：1～1000Hz
諧波次數：1～20 次

直流電壓輸出
相電壓輸出幅值：0～±160V，輸出精度 0.5 級
線電壓輸出幅值：0～±320V
相電壓 / 線電壓輸出功率：70VA/140VA

開關量
10路開關量輸入：空接點，1～20mA，24V；電位接點接入，“0”：0～+6V；“1”：+11V～+250V
8對開關量輸出：DC：220V/0.2A；AC：220V/0.5A

時間測量范圍
0.1ms～9999s，測量精度＜0.1mS

體積和重量
體積：360×350×180（mm³）
單體重量：17kg

產品特點
靈活組合的輸出模式：支持6相電壓、6相電流獨立或混合輸出，可靈活模擬4相電壓3相電流、6相電壓、6相電流及12相等多種輸出模式，廣泛適用于常規測試、變壓器差動試驗及廠用電快速切換等復雜應用場景。

高精度線性功放技術：采用模塊化線性功率放大器，輸出波形保真度高、干擾小，確保從大電流到小電流全程輸出平滑、精度優良，杜絕中高頻干擾。

強大主機與便捷操作：內置DSP控制系統，具備高速運算與高分辨率D/A轉換能力，保證響應迅速、輸出精準。配備電容觸摸屏與Windows操作系統，支持單機操作或外接電腦控制，移動方便、開機即用。

豐富的軟件功能：支持自動測試、定值校驗、故障回放、數據存儲、矢量圖顯示及報告打印等功能，尤其適合三相差動保護等復雜測試需求。

多接口與高可靠性：提供USB通信接口，可連接外部設備；具備獨立可調直流電源輸出（110V/220V），8路開關量輸出及10路輸入，兼容多種信號類型。設備集成軟啟動、實時自診斷和輸出閉鎖等保護功能，結構合理，散熱良好，安全可靠。
